A উচ্চ-তাপমাত্রা বাষ্প-জল তাপ এক্সচেঞ্জারতাপ-স্থানান্তর ঢেউতোলা প্লেট এবং একটি ফ্রেম দ্বারা গঠিত। প্লেটগুলিকে একটি স্থির চাপ প্লেট এবং একটি চলমান চাপ প্লেটের মধ্যে আটকানো হয় বোল্ট ব্যবহার করে, তাপ এক্সচেঞ্জারের ভিতরে অসংখ্য প্রবাহ চ্যানেল তৈরি করে। রাবার gaskets সংলগ্ন প্লেট মধ্যে sealing জন্য ব্যবহার করা হয়.
একটি সর্পিল প্লেট হিট এক্সচেঞ্জার হল এক ধরনের তাপ বিনিময় সরঞ্জাম যা বাষ্প-বাষ্প, বাষ্প-তরল এবং তরল-তরল মিডিয়ার মধ্যে তাপ স্থানান্তরের জন্য উপযুক্ত। এটি রাসায়নিক প্রকৌশল, পেট্রোলিয়াম প্রক্রিয়াকরণ, দ্রাবক প্রক্রিয়াকরণ, ফার্মাসিউটিক্যালস, খাদ্য উত্পাদন, হালকা শিল্প, টেক্সটাইল, ধাতুবিদ্যা, ইস্পাত ঘূর্ণায়মান এবং কোকিংয়ের মতো শিল্পগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।

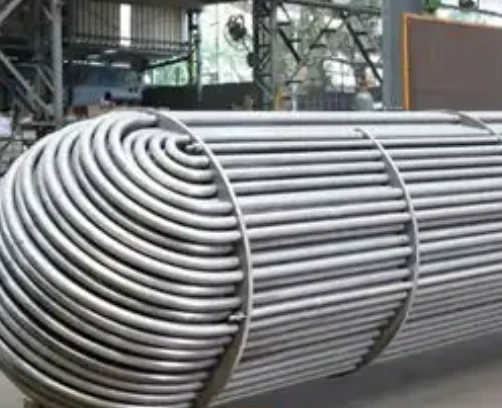

একটি শেল-এবং-টিউব হিট এক্সচেঞ্জার হল একটি সাধারণ-উদ্দেশ্য প্রক্রিয়া সরঞ্জাম যা তাপ বিনিময় ক্রিয়াকলাপের জন্য। এটি রাসায়নিক প্রকৌশল, পেট্রোলিয়াম, পেট্রোকেমিক্যালস, বৈদ্যুতিক শক্তি, হালকা শিল্প, ধাতুবিদ্যা, পারমাণবিক শক্তি, জাহাজ নির্মাণ, মহাকাশ, এবং গরম সরবরাহ সহ শিল্প খাতে ব্যাপকভাবে প্রয়োগ করা হয়।
প্রেসার প্লেটগুলি বহিরাগত পাইপলাইনের সাথে সরঞ্জামগুলিকে সংযুক্ত করার জন্য অগ্রভাগ দিয়ে সজ্জিত। তাপ-স্থানান্তর প্লেটগুলিকে পাতলা ক্ষয়-প্রতিরোধী ধাতব শীট থেকে চাপানো হয়, মাঝারি খাঁড়ি এবং আউটলেটের জন্য চার কোণায় কোণার ছিদ্রগুলি খোঁচা দেওয়া হয় এবং উপরে এবং নীচে ঝুলন্ত ছিদ্র থাকে৷
একটি ভাসমান-হেড হিট এক্সচেঞ্জারে, টিউব শীটের এক প্রান্ত শেলের সাথে স্থির থাকে, অন্যদিকে টিউব শীটটি শেলের ভিতরে অবাধে ভাসতে পারে। শেল এবং টিউব বান্ডিল উভয়ই তাপীয়ভাবে প্রসারিত হতে পারে; অতএব, যখন দুটি মিডিয়ার মধ্যে তাপমাত্রার একটি বড় পার্থক্য থাকে, তখন টিউব বান্ডিল এবং শেলের মধ্যে তাপমাত্রার পার্থক্যের চাপ তৈরি হবে না।
একটি ভলিউম্যাট্রিক হিট এক্সচেঞ্জার হল একটি বহুল ব্যবহৃত ধরনের হিট এক্সচেঞ্জার, যার মধ্যে প্রধানত একটি শেল, একটি স্টিম কয়েল অ্যাসেম্বলি, স্টিম ইনলেট এবং আউটলেট এবং ঠান্ডা/গরম জলের ইনলেট এবং আউটলেট থাকে।
ভলিউমেট্রিক হিট এক্সচেঞ্জার জন্য নির্বাচন পদ্ধতি
গণনা-ভিত্তিক নির্বাচন: নির্বাচন প্রয়োজনীয় তাপ স্থানান্তর এলাকা গণনা দ্বারা সম্পন্ন করা হয়.
অভিজ্ঞতা-ভিত্তিক নির্বাচন: উৎপাদনে সহজ অ্যাপ্লিকেশনের জন্য, মডেল এবং স্পেসিফিকেশনও অভিজ্ঞতার ভিত্তিতে নির্বাচন করা যেতে পারে। যাইহোক, বেশিরভাগ ক্ষেত্রে, নির্বাচন সম্পূর্ণ করার জন্য বিস্তারিত গণনা প্রয়োজন।
একটি ভলিউম্যাট্রিক হিট এক্সচেঞ্জার নির্বাচন করার সময়, প্রতি ঘন্টা জল খরচ প্রথমে বিবেচনা করা উচিত। দ্বিতীয়ত, গরম জলের তাপমাত্রা ওঠানামা থেকে (পর্যায়ক্রমে গরম এবং ঠান্ডা হওয়া) প্রতিরোধ করার জন্য একটি বাফার ভলিউম বিবেচনা করা উচিত। সাধারণত, বাফার ভলিউম ঘন্টায় জল খরচের 1/4 হয়, অথবা এটি 10-15 মিনিটের বাফার জলের পরিমাণের উপর ভিত্তি করে নির্ধারণ করা যেতে পারে।
বিভিন্ন ধরনের হিট এক্সচেঞ্জার (শেল-এবং-টিউব টাইপ/প্লেটের ধরন) এর বিস্তারিত স্পেসিফিকেশন, প্রযোজ্য পরিস্থিতি, এবং শক্তি দক্ষতার তুলনা সম্পর্কে জানতে চান? একটি অনুসন্ধান পাঠাতে বা একটি কল করতে স্বাগতম, এবং আমরা আপনাকে পেশাদার মডেল-নির্বাচন নির্দেশিকা এবং একটি প্যারামিটার তুলনা টেবিল প্রদান করব৷
