তরল-থেকে-এয়ার হিট এক্সচেঞ্জার কী?

A তরল-থেকে-এয়ার হিট এক্সচেঞ্জারএকটি যন্ত্র যা একটি তরল মাধ্যম থেকে পার্শ্ববর্তী প্রক্রিয়া বাতাসে তাপ স্থানান্তর করার জন্য ডিজাইন করা হয়েছে। এটি সাধারণত শিল্প প্রক্রিয়াগুলিতে সঞ্চালিত বাতাসকে গরম বা শীতল করতে ব্যবহৃত হয়।

এই নিবন্ধটি আমাদেরকে তরল-থেকে-এয়ার হিট এক্সচেঞ্জারগুলি সম্পর্কে আরও বলবে, সহ তারা কীভাবে কাজ করে, আমরা সেগুলিকে কোথায় পাই এবং কেন তারা কিছু শিল্পের জন্য প্রয়োজনীয়৷

একটি তরল-থেকে-এয়ার হিট এক্সচেঞ্জারে টিউব বা চ্যানেলগুলির একটি সিরিজ থাকে যার মাধ্যমে তরল প্রবাহিত হয় এবং যেখানে সেই টিউব/চ্যানেলগুলি একটি বায়ুপ্রবাহের সংস্পর্শে আসে যেখানে তাপ শক্তি বিনিময় হয়। এই নকশাটি তরল এবং বাতাসের মধ্যে তাপ শক্তির বিনিময়কে সহজতর করে, তরল থেকে বাতাসে তাপ স্থানান্তর করে বা বিপরীতে।

এই ধরনের হিট এক্সচেঞ্জার শিল্প প্রক্রিয়া, স্বয়ংচালিত কুলিং সিস্টেম, এয়ার কন্ডিশনার ইউনিট এবং বৈদ্যুতিক ক্যাবিনেট কুলিং-এ পাওয়া যায়। তরল এবং পরিবেষ্টিত বায়ুর মধ্যে তাপমাত্রার পার্থক্যকে কাজে লাগিয়ে, একটি তরল-থেকে-এয়ার হিট এক্সচেঞ্জার দক্ষতার সাথে তাপ নষ্ট করে এবং চিকিত্সা করা পরিবেশের পছন্দসই অপারেটিং তাপমাত্রা বজায় রাখতে সহায়তা করে।

কিভাবে একটি তরল-থেকে-এয়ার হিট এক্সচেঞ্জার কাজ করে? এখানে একটি সরলীকৃত ব্যাখ্যা আছে.

1. তরল প্রবাহ

তরল, যেমন জল বা তেল, তাপ এক্সচেঞ্জারে প্রবেশ করে এবং একটি পূর্বনির্ধারিত প্যাটার্নে টিউব বা চ্যানেলের মাধ্যমে প্রবাহিত হতে নির্দেশিত হয়। এই টিউবগুলি এবং প্রায়শই পাখনাগুলি তাপ বিনিময়ের জন্য উপলব্ধ পৃষ্ঠের ক্ষেত্রফলকে সর্বাধিক করার জন্য ডিজাইন করা হয়েছে।

2. তাপ স্থানান্তর

যেহেতু তরল টিউবের মধ্য দিয়ে প্রবাহিত হয়, এটি সঞ্চালনের মাধ্যমে টিউবের দেয়ালে তাপ শক্তি বিনিময় করে। টিউবের দেয়াল এবং পাখনাগুলি পরিবাহী এবং পরিবাহক হিসাবে কাজ করে, যা তরল থেকে পরিবেশে তাপ স্থানান্তরকে সহজ করে।

3. বায়ুপ্রবাহ

বায়ু টিউবের বাহ্যিক পৃষ্ঠের উপর জোর করে বা টানা হয় বা নিষ্ক্রিয়ভাবে সঞ্চালিত হয়। বায়ু সংবহন এবং পরিবাহনের মাধ্যমে টিউবের দেয়াল থেকে তাপ শোষণ করে। ফ্যান বা ব্লোয়ারগুলি তাপ স্থানান্তর বাড়ানোর জন্য ব্যবহার করা যেতে পারে তবে উচ্চ পরিচালন খরচ সহ।

4. তাপ বিনিময়

উত্তপ্ত টিউবগুলি শীতল বাতাসের সংস্পর্শে আসার ফলে তাপ তরল থেকে বাতাসে স্থানান্তরিত হয়। তরল ধীরে ধীরে তাপ হারায়, যার ফলে এটি শীতল হয়, যখন বায়ু তাপ লাভ করে এবং উষ্ণ হয়। অথবা একটি কুলিং অ্যাপ্লিকেশনে বিপরীত.

5. তাপ পুনরুদ্ধার

কিছু অ্যাপ্লিকেশনে, তাপ এক্সচেঞ্জারগুলি একটি প্রক্রিয়া থেকে তাপ পুনরুদ্ধার করতে ব্যবহৃত হয়। উত্তপ্ত বায়ু, এখন স্থানান্তরিত তাপ বহন করে, সাধারণত তাপ এক্সচেঞ্জার থেকে নিষ্কাশন ব্যবস্থার মাধ্যমে বহিষ্কৃত হয়। এটি তাপকে আশেপাশের পরিবেশে ছড়িয়ে দিতে দেয়।

একটি তরল-থেকে-এয়ার হিট এক্সচেঞ্জার টিউব এবং পাখনার বৃহৎ পৃষ্ঠের ক্ষেত্রফল এবং তরল এবং বাতাসের মধ্যে তাপমাত্রার পার্থক্য ব্যবহার করে দক্ষ তাপ স্থানান্তর সক্ষম করে।

হিট এক্সচেঞ্জারের নির্দিষ্ট নকশা এবং কনফিগারেশন প্রয়োগ এবং পছন্দসই তাপ বিনিময় ক্ষমতার উপর নির্ভর করে। স্টার্লিং টিটিতে, আমরা আপনার সঠিক চাহিদা মেটাতে কাজের জন্য সেরা উপকরণ দিয়ে তাপ বিনিময় ডিজাইন করি। আমাদের হিট এক্সচেঞ্জার ধারণাগত নকশা পৃষ্ঠায় আরও জানুন।

তরল-থেকে-এয়ার হিট এক্সচেঞ্জার বিভিন্ন আকারে আসতে পারে। এখানে সবচেয়ে সাধারণ কিছু আছে:

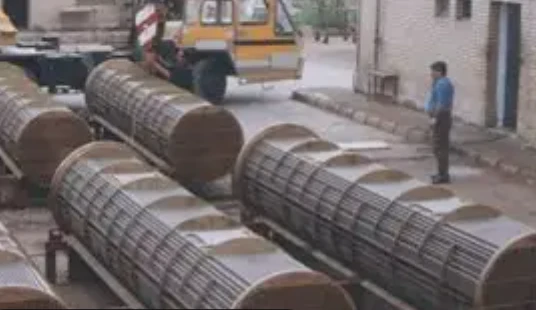

শেল এবং টিউব তাপ এক্সচেঞ্জার

শেল এবং টিউব হিট এক্সচেঞ্জারগুলি তরলগুলির মধ্যে দক্ষ তাপ বিনিময়ের সুবিধার্থে শিল্প সেটিংসে ব্যাপকভাবে নিযুক্ত করা হয়। এই এক্সচেঞ্জারগুলির মধ্যে একটি বাইরের শেল থাকে, যা প্রাথমিক পাত্র হিসাবে কাজ করে এবং টিউবগুলির একটি অভ্যন্তরীণ বিন্যাস যার মাধ্যমে তরলগুলি সঞ্চালিত হয়। তাপ স্থানান্তর টিউবের দেয়াল জুড়ে ঘটে, যা তরলগুলির মধ্যে তাপীয় শক্তির বিনিময়কে সক্ষম করে।

শেল এবং টিউব হিট এক্সচেঞ্জার সম্পর্কে আরও জানুন।

ফিনড টিউব হিট এক্সচেঞ্জার

ফিনড টিউব হিট এক্সচেঞ্জারগুলির পাখনাগুলি এক্সচেঞ্জারের বাইরের টিউবের সাথে সংযুক্ত থাকে। তরল টিউবের মধ্য দিয়ে প্রবাহিত হয় এবং বাতাস পাখনার উপর দিয়ে যায়। পাখনাগুলি পৃষ্ঠের ক্ষেত্রফল বৃদ্ধি করে, তরল এবং বায়ুর মধ্যে উন্নত তাপ স্থানান্তরকে সহজ করে। বর্ধিত পাখনা সহ উন্নত হিট এক্সচেঞ্জার সম্পর্কে আরও জানুন।

তরল-থেকে-এয়ার হিট এক্সচেঞ্জারের বিভিন্ন উদাহরণ বিভিন্ন শিল্প ও অ্যাপ্লিকেশনে ব্যবহৃত হয়। এখানে কিছু সাধারণ উদাহরণ আছে।

গাড়ির রেডিয়েটার

গাড়ির কুলিং সিস্টেমের রেডিয়েটর হল একটি তরল-থেকে-এয়ার হিট এক্সচেঞ্জার। ইঞ্জিনকে সর্বোত্তম তাপমাত্রার সীমার মধ্যে কাজ করতে এটি ইঞ্জিন কুল্যান্ট থেকে আশেপাশের বাতাসে তাপ স্থানান্তর করে।

তেল কুলার

তেল কুলারগুলি পাওয়ার স্টেশন, স্বয়ংচালিত ইঞ্জিন, জলবাহী সিস্টেম এবং শিল্প যন্ত্রপাতি সহ বিভিন্ন অ্যাপ্লিকেশনে ব্যবহৃত হয়। তারা গরম তেল থেকে আশেপাশের বাতাসে তাপ স্থানান্তর করে, তেলের সঠিক অপারেটিং তাপমাত্রা বজায় রাখে।

এয়ার কুলার চার্জ করুন

ইন্টারকুলার নামেও পরিচিত, টার্বোচার্জড বা সুপারচার্জড ইঞ্জিনে চার্জ এয়ার কুলার ব্যবহার করা হয়। এটি ইঞ্জিনে প্রবেশের আগে সংকুচিত বাতাসকে শীতল করে, বায়ুর ঘনত্ব বাড়িয়ে কর্মক্ষমতা এবং দক্ষতা উন্নত করে।

বৈদ্যুতিক ক্যাবিনেটের জন্য তরল কুলিং সিস্টেম

তরল-থেকে-এয়ার হিট এক্সচেঞ্জারগুলি প্রায়শই বৈদ্যুতিক ক্যাবিনেট কুলিং সিস্টেম যেমন জাহাজ বা উচ্চ-পারফরম্যান্স কম্পিউটিং সিস্টেমে ব্যবহৃত হয়। তারা ইলেকট্রনিক্স দ্বারা উত্পন্ন তাপ অপসারণ করে এবং এটি আশেপাশের বাতাসে ছড়িয়ে দেয়।

এগুলি হল তরল-থেকে-এয়ার হিট এক্সচেঞ্জারের কয়েকটি উদাহরণ, এবং শিল্প এবং প্রয়োজনীয়তার উপর নির্ভর করে আরও অনেক নির্দিষ্ট অ্যাপ্লিকেশন এবং বৈচিত্র রয়েছে৷

শিল্প বর্জ্য তাপ পুনরুদ্ধার

এই অ্যাপ্লিকেশনের জন্য, উচ্চ-তাপমাত্রার শেল এবং টিউব হিট এক্সচেঞ্জার ব্যবহার করা হয়।

তরল-থেকে-এয়ার হিট এক্সচেঞ্জারগুলি বিভিন্ন অ্যাপ্লিকেশনে বেশ কিছু সুবিধা দেয়।

এখানে একটি তরল-এয়ার হিট এক্সচেঞ্জার-ব্যবহারের কিছু সুবিধা রয়েছে:

• দক্ষ তাপ অপচয়

• তরল-থেকে-এয়ার হিট এক্সচেঞ্জারগুলি তরল মাধ্যম থেকে আশেপাশের বাতাসে তাপ স্থানান্তর করে দক্ষ শীতল করার ক্ষমতা প্রদান করে। বায়ুর সংস্পর্শে আসা বৃহৎ পৃষ্ঠতল কার্যকরী তাপ বিনিময়ের অনুমতি দেয়, সর্বোত্তম শীতল কার্যক্ষমতা নিশ্চিত করে।

• কমপ্যাক্ট ডিজাইন

• এই হিট এক্সচেঞ্জারগুলি প্রায়শই কমপ্যাক্ট এবং লাইটওয়েট হওয়ার জন্য ডিজাইন করা হয়, যেখানে স্থান সীমিত সেখানে ইনস্টলেশনের জন্য উপযুক্ত করে তোলে। তাদের কমপ্যাক্ট আকার অত্যধিক স্থান দখল ছাড়াই বিভিন্ন সিস্টেম বা সরঞ্জামে সহজে একীকরণের অনুমতি দেয়।

• বহুমুখিতা

• তরল-থেকে-এয়ার হিট এক্সচেঞ্জারগুলি বিভিন্ন শিল্পে বিভিন্ন অ্যাপ্লিকেশনে ব্যবহার করা যেতে পারে। এগুলি সাধারণত স্বয়ংচালিত কুলিং সিস্টেম, বৈদ্যুতিক ক্যাবিনেট কুলিং, এইচভিএসি সিস্টেম, শিল্প প্রক্রিয়া এবং আরও অনেক কিছুতে ব্যবহৃত হয়। এই বহুমুখিতা তাদের বিভিন্ন শীতল প্রয়োজনীয়তা অভিযোজিত করে তোলে.

• খরচ-কার্যকর সমাধান

• একটি তরল-তে-এয়ার হিট এক্সচেঞ্জার প্রয়োগ করা বিকল্প ঠান্ডা করার পদ্ধতির চেয়ে বেশি খরচ-কার্যকর হতে পারে৷ তরল-থেকে-তরল হিট এক্সচেঞ্জার বা রেফ্রিজারেশন-ভিত্তিক কুলিং সিস্টেমের মতো জটিল সিস্টেমগুলির তুলনায় এগুলি ইনস্টল এবং রক্ষণাবেক্ষণের জন্য সাধারণত কম ব্যয়বহুল।

• সরলীকৃত রক্ষণাবেক্ষণ

• তরল-থেকে-এয়ার হিট এক্সচেঞ্জারের রক্ষণাবেক্ষণ তুলনামূলকভাবে সহজ। বায়ুপ্রবাহকে বাধাগ্রস্ত করতে পারে এমন কোনো ধুলো বা ধ্বংসাবশেষ অপসারণ করতে হিট এক্সচেঞ্জারের বাহ্যিক পৃষ্ঠ পরিষ্কার করা সাধারণত এর কার্যকারিতা বজায় রাখার জন্য যথেষ্ট। এই সরলতা ডাউনটাইম এবং রক্ষণাবেক্ষণ খরচ হ্রাস করে।

• শক্তি দক্ষতা

• তরল-থেকে-এয়ার হিট এক্সচেঞ্জারগুলি তাপ পুনরুদ্ধার সক্ষম করে শক্তি দক্ষতায় অবদান রাখতে পারে। নির্দিষ্ট অ্যাপ্লিকেশনগুলিতে, তরল থেকে উত্তোলিত তাপকে পুনঃনির্দেশিত করা যেতে পারে এবং অন্যান্য উদ্দেশ্যে ব্যবহার করা যেতে পারে, যেমন আগত তরলগুলিকে প্রিহিটিং করা বা স্থান গরম করা, সামগ্রিক শক্তি খরচ হ্রাস করা।
• সামগ্রিকভাবে, তরল-থেকে-এয়ার হিট এক্সচেঞ্জারগুলি দক্ষ শীতলতা, বহুমুখীতা, খরচ-কার্যকারিতা এবং রক্ষণাবেক্ষণের সহজতা প্রদান করে, কার্যকর তাপ স্থানান্তর এবং তাপমাত্রা নিয়ন্ত্রণের জন্য অনেক শিল্পে তাদের পছন্দের পছন্দ করে তোলে৷
